BOSELLO S.R.E HEX - рентгентелевизионная кабина
Установка S.R.E. НЕХ выполнена в соответствии с международными стандартами радиационной защиты. Камера выполнена из стали и обшита свинцом изнутри. Оборудована системой автоматической подачи объекта исследования в камеру. Перемещение камеры осуществляется с помощью погрузчика, и ее можно устанавливать в любом месте цеха, при этом не требуется дополнительной радиационной защиты.

- Самовывоз товара ежедневно с 9:00 до 18:00
- Транспортной компанией в указанное время
Установка S.R.E. НЕХ выполнена в соответствии с международными стандартами радиационной защиты. Камера выполнена из стали и обшита свинцом изнутри. Оборудована системой автоматической подачи объекта исследования в камеру. Перемещение камеры осуществляется с помощью погрузчика, и ее можно устанавливать в любом месте цеха, при этом не требуется дополнительной радиационной защиты.

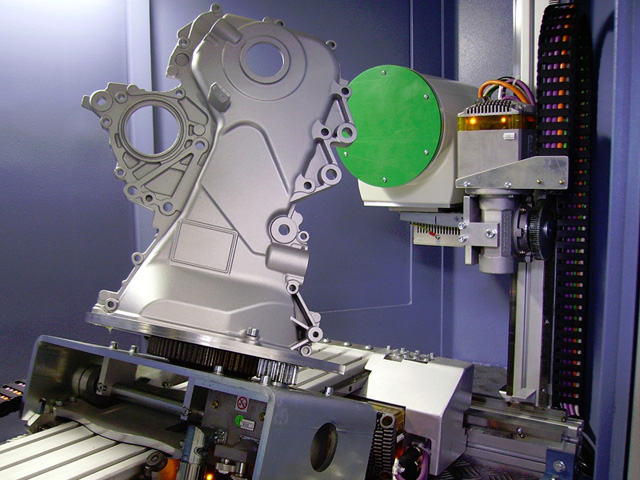

Установка лишена привычного С–образного манипулятора, а задачи взаимного расположения рентгеновского аппарата и детектора изображения решаются с помощью программного обеспечения. Такое решение позволяет существенно ускорить время обследования детали. Манипулятор имеет 6 осей перемещения (включая 2 дополнительные программируемые оси для рентгеновского аппарата). Приводится в движение с помощью безщеточного шагового двигателя. В случае необходимости программное обеспечение позволяет наклонять оси манипулятора. Вращающийся на 360° стол имеет 4 оси перемещения. Скорость работы установки достигает 15м/минуту. Установка способна обследовать объект с максимальными размерами 400 х 600мм, с массой 25 кг.
Панель управленияПанель управления встроена в камеру радиационной защиты и снабжена наклонной эргономической консолью, на которой размещены кнопки управления и джойстики перемещения манипулятором. Панель управления оснащена сенсорным дисплеем, на который выводится вся информация о работе системы и изображение исследуемого объекта. Подключение к локальной информационной сети осуществляется через Ethernet порт. В качестве базовой комплектации установлен видео процессор ВНТ IP.
Система визуализацииS.R.E. НЕХ может оснащаться различными по мощности комплектами генератор/рентгеновская трубка, от 160 кВ до 225 кВ.
Стандартные варианты комплектаций:160 кВ‚ 640 Вт/640 Вт, d=1 .0 мм/d1=1.0 мм (ЕN 12543).
160 кВ‚ 800 Вт/1800 Вт‚ d1=0.4 мм/d=1.0 мм(ЕN 12543).
225 кВ, 800 Вт/1800 Вт, d=0.4 мм/d=1.0 мм (ЕN 12543).
В качестве детектора изображения применена промышленная версия ХВI 420 с входным окном 9 дюймов и тремя уровнями электронного усиления, которые управляются компьютером. Цифровая камера высокого разрешения 1000 х 1000 пикселей, с частотой обновления 30 кадров в секунду, 12 бит.
Опции- Видео процессор серии ВНТ IT 8000.
- Программа для автоматического анализа и определения дефектов (VISUAL FARIS).
- Программное обеспечение для создания аналитических отчетов и их распечатывания.
- Программное обеспечение контроля параметров исследуемого объекта в режиме реального времени.
Размеры камеры (Ш х Д х В): 1800 х 1300 х 2000 мм
Масса: ~ 1500 кг (160 кВ)
Программное обеспечение рентгеновского контроля BHT IP
Программное обеспечение BHT IP предоставляет оператору большие возможности по контролю обследуемого объекта и его качественной оценки. Данная программа была разработана на основе богатого опыта работы специалистов с различными видами объектов. Программное обеспечение является универсальным и единым для всего модельного ряда рентгенотелевизионных систем Bosello.
Программное обеспечение BHT IP это:- Контроль работы манипулятора
- Контроль за работой камеры
- Высокая скорость обработки
- Русскоязычный интерфейс
- Гамма коррекция
- Создание макросов
- Управление файлами
- LAN соединение
- USB соединение
- Печать полученного снимка
Осуществлять управление работой рентгенотелевизионной системы и производить контроль за работой системы визуализации с последующей обработкой и расшифровкой рентгеноскопического снимка.
В качестве системы визуализации может быть применена схема, основанная на рентгеновском электронно-оптическом преобразователе с цифровой (аналоговой) камерой и картой видеозахвата, или цифровая кремниевая панель. Разрешение цифровой видеокамеры 1000 х 1000 пикселей и динамический канал 12 бит. Разрешение кремниевой панели 1024 х 1024 пикселей и динамический канал 16 бит.
Обеспечить широкие возможности просмотра объекта и помочь оператору в определении и оценке дефектов. Существующие возможности системы удовлетворяют запросы большинства заказчиков, постоянно ведется работа над расширением возможностей при возникновении нестандартных заказов.
Аналоговая CCD камера | Цифровая CCD камера | Цифровая панель | |
Число пикселей | 768x576 | 1000x1000 | 1024x1024 |
Градации серого | 256 | 4096 | 65536 |
Снимков/минуту | 24 | 15 | 30 |
![]() Функция наложения изображений и применение фильтров |
![]() Функция развертывания серого в 3D |
![]() Функция описания дефектов |
![]() Просмотр объекта в реальном времени и гамма-коррекция |
![]() Функция просмотра объекта под лупой |
![]() Переключение снимка с негатива на позитив и включения псевдо цветов |
![]() Функция снятия размеров и нанесения масштабных |
![]() Функция графических построений вспомогательных сеток |
![]() Виртуальная клавиатура на сенсорном дисплее |
