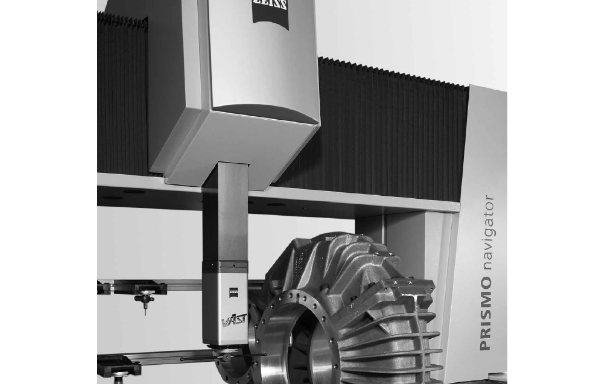

Carl Zeiss PRISMO navigator
Координатно-измерительная машина PRISMO navigator – мировой лидер в области высокоскоростного сканирования в производственном процессе. Отличительные особенности машины: точность, динамичность, исключительная стойкость к воздействиям окружающей среды.
Универсальная измерительная головка VAST для многоточечных измерений или для измерений по отдельным точкам, которой оснащается КИМ Prismo navigator, быстро адаптируется к любой измерительной задаче. Одним измерением мгновенно определяются размер, форма и положение.
- Самовывоз товара ежедневно с 9:00 до 18:00
- Транспортной компанией в указанное время
Координатно-измерительная машина PRISMO navigator – мировой лидер в области высокоскоростного сканирования в производственном процессе. Отличительные особенности машины: точность, динамичность, исключительная стойкость к воздействиям окружающей среды.
Универсальная измерительная головка VAST для многоточечных измерений или для измерений по отдельным точкам, которой оснащается КИМ Prismo navigator, быстро адаптируется к любой измерительной задаче. Одним измерением мгновенно определяются размер, форма и положение.
Портал облегченной конструкции с боковым приводом | чрезвычайно устойчивый к прогибу |
Подшипники | все оси с 4-х сторон базируются на воздушных подшипниках |
Облицованный стол | |
Полностью закрытые оси Х и приводная ось Y | |
Линейки из стеклокерамики | |
Встроенное виброгашение | благодаря упругим элементам из эластомеров |
Технология VAST-Navigator | отвечает за турбоскорость |
Оптимально отлаженная система | благодаря собственным разработкам |
Расположение рабочего объема, рабочая поверхность, большой пролет портала и допустимая длина щупов | дает возможность оптимального использования диапазона измерения |
Точность измерения
Погрешность линейного отклонения у PRISMO navigator 5 и 7 с датчиком VAST gold | Погрешность линейного отклонения у PRISMO ultra 7 с датчиком VAST gold = 0,6+ L/500 |
0,9+ L/350 при 19—21 °С | 0,6+ L/500 при 20—22 °С |
Максимально-допустимый диапазон измерений
Диапазон измерения по Z | от 500 до 1000 мм |
Ширина портала | от 700 до 1200 мм |
Ось Y | от 900 до 4200 мм |
