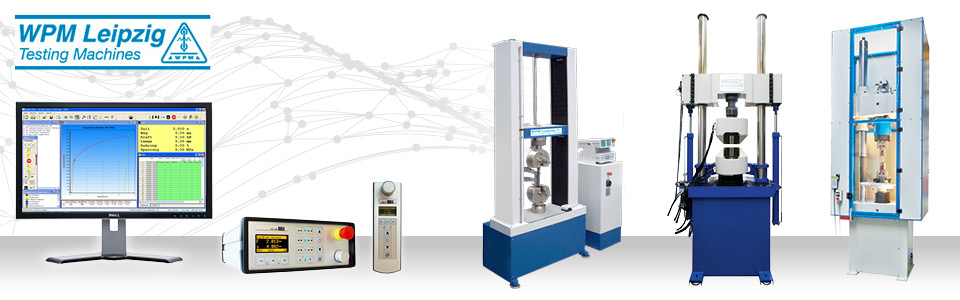

Электромеханические испытательные машины WPM Leipzig EMP

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ИСПЫТАНИЙ «QUALITYPILOT»

Умное решение для вашего испытания.

Программное обеспечение «Quality Pilot» сочетает в себе все необходимые задачи для испытаний в одном удобном ПО. ПО «Quality Pilot» разработано в модульной конструкции. Оно состоит из базового программного обеспечения и более 70 пользовательских программ для испытаний металла, пластмасс, текстиля, строительных материалов, керамики, бумаги, пружин, стекла и дерева. Специальный модуль «Free Programming» (свободное программирование) позволяет разработать испытания индивидуально.

Могут отображаться все виды источников сигнала. Датчики нагрузки, положения и напряжения являются стандартными, также могут быть представлены другие датчики или рассчитанные результаты. С помощью устройств ввода/вывода возможно определение диаметра образца, температуры, веса и других значений.

Переменные значения показаны в виде кривой в направлении X или Y или перечислены в цифровой форме. Кроме того, существует возможность изменять имена переменных (напр. нагрузка или F), увеличивать диаграмму в несколько раз и хранить замечания в графике.

В случае необходимости большего изображения, окно с графиком может быть развернуто на полный экран. Существует возможность передвигать важные значения на место, где вы можете их увидеть.

«QualityPilot» - Базовое ПО для простых испытаний на растяжение/сжатие.

· Пользовательский интерфейс для всех модулей ПО

· Испытание может быть приспособлено к большинству видов прикладных программ

· Пользовательский интерфейс; параметр ввода и хранения; X/Y-отображение диаграмм в реальном времени

· Возможность отображения на осях X/Y таких показателей, как нагрузка, напряжение, перемещение X-головки, деформация, техническая деформация, время (от начала тестирования), истинная деформация, номинальная деформация, общее время и определение входного сигнала.

· Определение пяти значения на осях X/Y, разломное значение по осям X/Y. Соответствующее определение значений для испытаний на сжатие

· Статистические функции: среднее значение, мин/макс значение, диапазон, медиана, стандартное отклонение, практический предел погрешности

· Отображение всех данных, передаваемых инструментом: нагрузка, перемещение Х-головки, деформация и определение входного сигнала

Свободное программирование - Абсолютно индивидуальная разработка для процесса испытания

Этот модуль дает возможность объединить любое количество блоков по ходу испытания. Существует возможность определения индивидуальных скоростей и конечных критериев испытания (например, предопределенное напряжение или деформация) для каждого блока. Этот модуль дает возможность индивидуальной разработки процесса испытания. Все процессы испытания могут быть созданы самим пользователем.

Модуль "DynPack" для управления динамическими испытательными машинами

Модуль DynPack разработан для управления динамическими испытательными машинами. Он записывает и анализирует данные со скоростью до 1 кГц по нескольким каналам.

DynPack в состоянии связываться одновременно с несколькими системами EDC, что позволяет контролировать две или три оси. DynPack имеет функциональный генератор, который может генерировать линейное изменение, а также треугольные и синусоидальные сигналы.

Особенности:

· Windows 7

· Осциллограф для заданных и текущих значений

· «Мягкая передача управления» между 3 типами

· Сбор данных тремя каналами 1000 Гц, максимум восемь измерительных каналов

· Возможность установления генератора функций: заданный цикл, счетчик циклов, конечный критерий испытания, установка предельных величин

· brID-действие через программу, максимальное значение контроля в максимальной амплитуде

· Отображение сигналов в виде диаграммы в реальном времени

· Хранение данных, в зависимости от времени; результат (определение активного измерительного канала)

· Сохранение огибающей кривой

· Сохранение в соответствии с заданным количеством вибраций

· Синхронизация нескольких систем EDC (напр. испытание на растяжение/ кручение)

WPM Лейпциг предоставляет широкий спектр испытательных машин в самых различных вариациях. В центре внимания являются динамические исследования с использованием сервогидравлических испытательных машин. WPM Лейпциг может разрабатывать и производить испытательные машины специального назначения для применения в автомобильной, авиационной, железнодорожной и строительных отраслях, а также в области научных исследований и разработок - все зависит от Ваших индивидуальных требований.

Электромеханические испытательные машины серии EMP спроектированы для статических и квазистатических испытаний для определения характеристик материалов в соответствии с нормами EN. Машины могут применяться для исследований, в образовательной сфере и контроле качества при производстве металлов, пластиков, текстиля, конструкционных материалов, дерева, керамики и проч.
