GW-4 - система цифровой радиметрии по технологии CMOS
GW-4 – автоматизированный цифровой сканер для рентгеновского контроля кольцевых стыков трубопроводов и резервуаров. Сканер на магнитных колесах позволяет контролировать трубы диаметром от 159 мм и больше. Используя последние достижения технологий CMOS X-ray, сканер GW-4 может проводить контроль швов с использованием одного или двух детекторов одновременно.
Сделано в США - Самовывоз товара ежедневно с 9:00 до 18:00
- Транспортной компанией в указанное время
GW-4 – автоматизированный цифровой сканер для рентгеновского контроля кольцевых стыков трубопроводов и резервуаров. Сканер на магнитных колесах позволяет контролировать трубы диаметром от 159 мм и больше. Используя последние достижения технологий CMOS X-ray, сканер GW-4 может проводить контроль швов с использованием одного или двух детекторов одновременно.
Сделано в США Сканер GW-4 это принципиально новая система для быстрого получения рентгеновского изображения сварного соединения трубопровода в условиях строительной площадки и на трассе. Рентгеновское изображение формируется при помощи панорамного источника рентгеновского излучения постоянного потенциала, расположенного внутри трубы и сканирующей тележки GW-4, которая перемещается вдоль шва на внешней поверхности трубы, принимает рентгеновское излучение, формирует и обрабатывает изображение сварного шва.
- Это надежная, прочная, компактная, автоматизированная система.
- Высокопрочный компьютер управляет сканером, в то время, как информация поступает и обрабатывается на рабочей станции оператора в режиме реального времени.
- Оператор имеет возможность мгновенно проводить анализ и сохранять изображение контролируемой области.
- «СКАНЕР» - это автоматизированный цифровой радиографический сканер для обследования сварных швов трубопроводов или резервуаров во время строительства.
- Используя новейшую рентгенографическую технологию, сканер способен осуществить сканирование 24-дюймовой трубы, шириной в 3 дюйма, в пределах одной-двух минут, в зависимости от тощины трубы. На больших трубах, два или три сканера могут работать одновременно.
- Система прочна, компактна, мало весит и легко может быть помещена на трубуопровод одним человеком. «СКАНЕР», использующий магнитный привод, может быть установлен на трубопровод и готов к использованию в течение 30 секунд.
- Встроенный контроллер управляет процессом сканирования, пока рабочая станция оператора занимается обследованием, позволяя мгновенно анализировать и сохранять обследованные швы в цифровом формате.

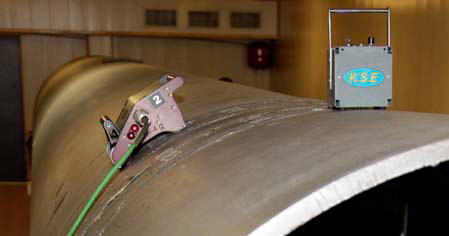

Тележка (сканер) со встроенным детектором располагается на внешней стороне трубы и передвигается вдоль шва во время экспонирования, воспринимая рентгеновское излучение и преобразуя его в изображения на экране компьютера в режиме реального времени.
Тележка управляется с рабочей станции с использованием специального ПО. Ниже представлено окно программы для управления тележкой (вариант с двумя тележками).
Технические характеристики- Стальные трубы от 159 мм и больше
- Разрешение изображения: 80 микрон (.003”)
- Чувствительность: 2-2Т или лучше
- Требования к рентгену: постоянное напряжения рентгена от 20кВ до 450 кВ
- Скорость сканирования: до 1.6 секунды на дюйм, в зависимости от разрешения и толщины материала
- Размер файла изображения: 4 Мегабайта для снимка шириной 89 мм и длиной 900 мм.
- Рабочая станция: 2 Гб ОЗУ, 500 Гб жесткий диск, CD-RW, DVD-R, плоский дисплей TFT LCD 1280x1024 400 NITS
- Программное обеспечение: совместимый DICONDE комплекс, позволяющий собирать/ обрабатывать/проводить измерения рентгеновских снимков, управлять процессом сканирования, сохранять и экспортировать изображения.
- Функция прокрутки (скроллинг) в реальном времени.
- Питание: 110-220 В, 50-60 Гц, 120 Вт всего для сканера и рабочей станции, работает от 12 В батареи с синусоидальным инвертором.
Формат данных:
- свой формат файлов, полностью 16-битное представление данных (4000 градаций серого), возможность сохранения нескольких изображений в одном файле, интегрированный протокол операций по обработке исходного изображения;
- импорт/экспорт изображений в форматах BMP, JPEG (8 бит), TIFF (8 или 16 бит);
- обработанное изображение и нанесённые маркеры не изменяют исходное изображение, полученное со сканера, а записываются как дополнительные изображения и информация. В любой момент оператор может вернуться к исходному изображению.
- инвертирование изображения негатив/позитив;
- геометрические преобразования изображения: масштабирование, вращение, зеркальное отображение, вырезание фрагмента, функция точного определения границ дефекта;
- нанесение маркеров (знаки, текст) на изображение;
- выбор полезного диапазона по гистограмме интенсивности позволяет оптимизировать яркость и контрастность изображения;
- тонкая настройка параметров работы фильтров, позволяет адаптировать их для любого объекта контроля;
- 4 предустановленных режима фильтрации активируемые нажатием одной кнопки.
- Измерение интенсивности (яркости) позволяет:
- измерять интенсивность (яркость) в любой точке изображения;
- отображать гистограмму (распределение) интенсивностей (яркостей) всего изображения в целом;
- отображать профиль интенсивностей произвольно выбранного отрезка или области изображения. - Инструмент измерения линейных размеров позволяет:
- измерять линейные размеры дефектов, расстояние между дефектами, расстояние между любыми точками на изображении;
- вычислять площадь дефектов;
- производить калибровку измерительного инструмента по известным размерам объектов на изображении (например, эталон чувствительности). - Инструмент оценки глубины несплошности позволяет оценивать величину утонения по радиографическому изображению.
- конфигурируемые пользователем базы данных позволяют адаптировать ее под сложившуюся на предприятии систему учёта радиографических изображений и результатов контроля;
- возможность сохранения изображений на съёмных носителях;
