Комплексы цифровой радиографии ФЛЭТ ВИЖН

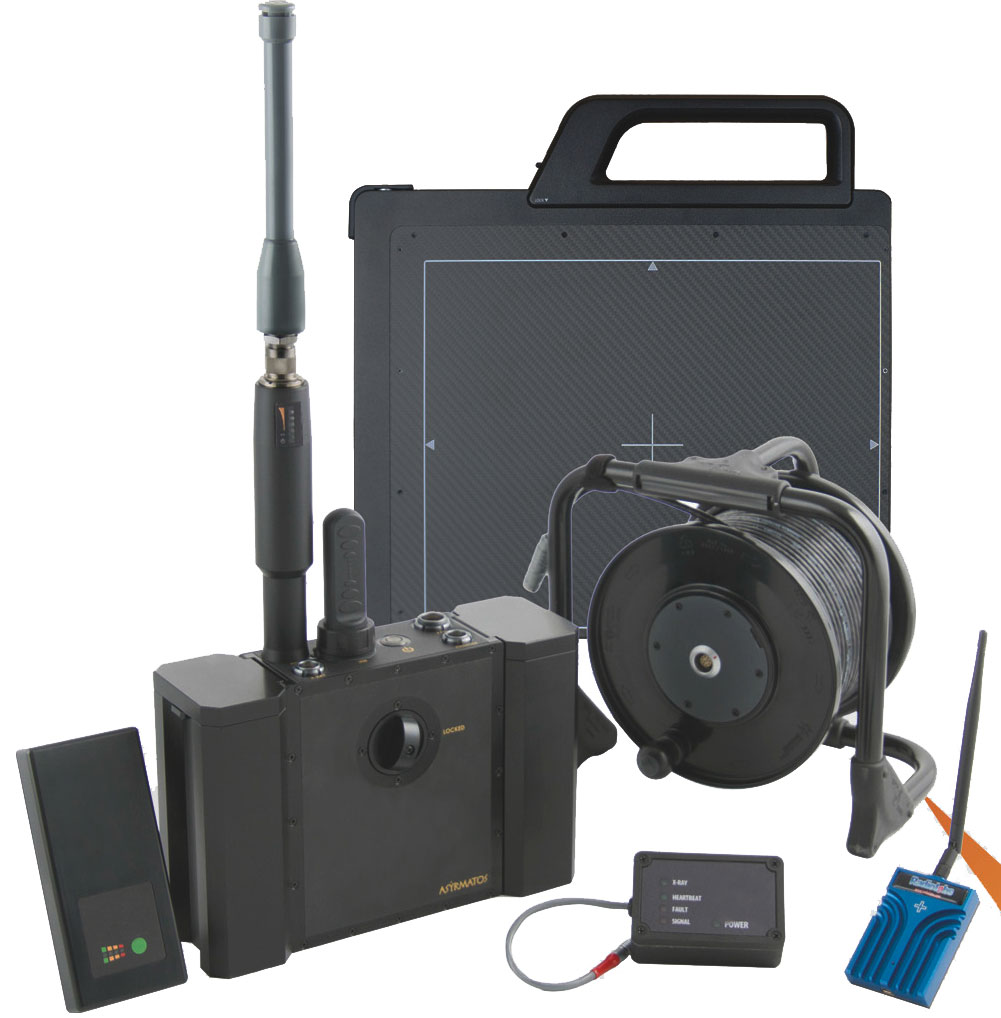

Комплексы цифровой радиографии Флэт Вижн "FLAT VISION" состоят из источника рентгеновских лучей и цифрового плоскопанельного детектора. В качестве источника выступает рентгеновский аппарат с излучением от 40 до 450 кВ высокого напряжения. Выбор аппарата зависит от многих параметров, таких как материал для просвечивания, его радиационная толщина, а также требуемое значение чувствительности (контрастности) контроля в соответствии с ГОСТ, ISO, ASTM.
Сделано в России
- Самовывоз товара ежедневно с 9:00 до 18:00
- Транспортной компанией в указанное время

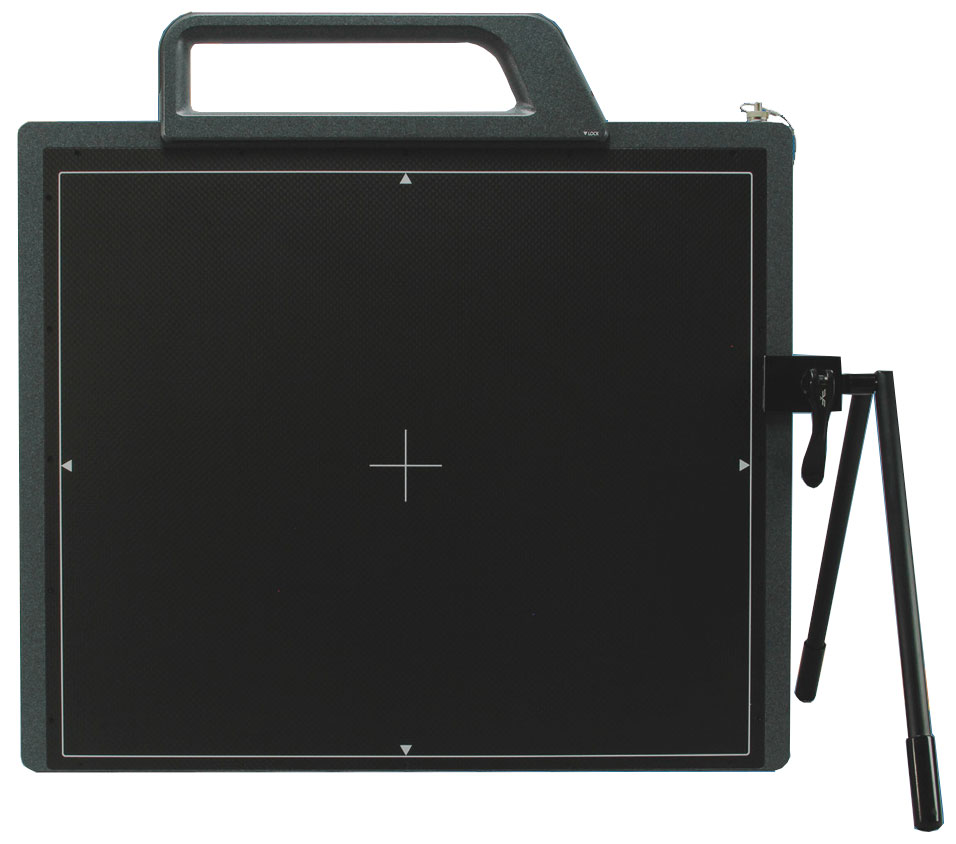

Комплексы цифровой радиографии ФЛЭТ ВИЖН предназначены для измерений линейных размеров объектов на цифровых изображениях, полученных путем преобразования ионизирующего излучения, попадающего на матрицу плоскопанельного детектора, в электрический сигнал, который оцифровывается и передаётся на персональный компьютер.
Принцип действия комплексов основан на преобразовании изображения объекта контроля, полученного на плоскопанельном детекторе в результате облучения ионизирующим излучением, в цифровое изображение и дальнейшей его обработке, анализе и архивировании. В процессе преобразования ионизирующего излучения в цифровой сигнал, излучение попадает на каждый пиксель матрицы плоскопанельного детектора, в результате чего люминофор пикселя (сцинтиллятор) испускает короткую вспышку света в видимом диапазоне. Далее вспышка света попадает на фотодиод, в котором образуется электрический заряд. Заряд с помощью аналого-цифрового преобразователя преобразуется в цифровой импульсный сигнал для каждого пикселя. Количество импульсов прямо пропорционально дозе ионизирующего излучения и величине заряда от поглощенного в люминофоре пикселя. Сигнал на плоскопанельном детекторе падает до нулевого значения при прекращении попадания на него ионизирующего излучения. Конструктивно комплексы состоят из плоскопанельного детектора и персонального компьютера (ноутбука) с программным обеспечением.
Сделано в России
Комплексы выпускаются в модификациях 1417LA, 1417MA, 1013LA, 1012MA, 1717HE, 1717M2, 1717M3, 1717IL, 1616HE, 1616HE2, 1012HR, 1012M, 0909HE, 0909M, 0606HE, 0506P, 0505J, 0202M, 1717HS, 1012HS, 0909HS, 0606HS, XRD0822, XRD1622, DXR250C, DXR250U, ORAMA II, отличающихся диапазонами измерений линейных размеров объектов, дискретностью отсчета (размером пикселя) и размером чувствительной области плоскопанельного детектора.
Основные технические характеристики для модификаций 1417LA, 1417MA, 1013LA, 1012MA, 1717HE, 1717M2, 1717M3
|
Наименование характеристики |
Значение для модификации |
||||||
|
1417LA |
1417MA |
1013LA |
1012MA |
1717HE |
1717M2 |
1717M3 |
|
|
Размеры чувствительной области плоскопанельного детектора, мм |
350×430 |
350×430 |
250×330 |
250×300 |
426×426 |
427×427 |
427×427 |
|
Габаритные размеры плоскопанельного детектора, мм, не более: - длина - ширина - высота |
460 384 15 |
465 390 20 |
269 362 16 |
340 291 18 |
477 560 25 |
470 470 45 |
460 460 15 |
|
Масса плоскопанельного детектора, кг, не более |
3,0 |
4,2 |
2,2 |
2,3 |
10,0 |
28,0 |
5,0 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, % |
от -20 до +50
90 |
от -10 до +40
90 |
|||||
|
Средняя наработка на отказ, ч |
1000 |
||||||
|
Средний срок службы, лет |
5 |
||||||
Основные технические характеристики для модификаций 1717IL, 1616НЕ, 1616НЕ2, 1012HR, 1012M, 0909HE, 0909M
|
Наименование характеристики |
Значение для модификации |
||||||
|
1717IL |
1616НЕ |
1616НЕ2 |
1012HR |
1012M |
0909HE |
0909M |
|
|
Размеры чувствительной области плоскопанельного детектора, мм |
427×427 |
410×410 |
410×410 |
250×300 |
301×250 |
214×214 |
210×210 |
|
Габаритные размеры плоскопанельного детектора, мм, не более: - длина - ширина - высота |
470 470 47 |
500 560 22 |
500 560 22 |
325 280 40 |
325 280 40 |
295 360 22 |
275 270 63 |
|
Масса плоскопанельного детектора, кг, не более |
28,0 |
15,0 |
25,0 |
8,0 |
7,6 |
5,0 |
10,0 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, % |
от -10 до +40
90 |
||||||
|
Средняя наработка на отказ, ч |
1000 |
||||||
|
Средний срок службы, лет |
5 |
||||||
Основные технические характеристики для модификаций 0606HE, 0506P, 0505J, 0202M, ORAMA II, XRD0822, XRD1622
|
Наименование характеристики |
Значение для модификации |
||||||
|
0606HE |
0506P |
0505J |
0202M |
ORAMA II |
XRD0822 |
XRD1622 |
|
|
Размеры чувствительной области плоскопанельного детектора, мм |
154×154 |
130×150 |
130×130 |
65×65 |
423×358 |
205×205 |
410×410 |
|
Габаритные размеры плоскопанельного детектора, мм, не более: - длина - ширина - высота |
220 220 25 |
201 183 25 |
176 176 47 |
185 183 52 |
475 400 18 |
360 295 22 |
560 500 22 |
|
Масса плоскопанельного детектора, кг, не более |
3,5 |
1,0 |
9,0 |
2,5 |
5,3 |
3,7 |
8,8 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, % |
от -10 до +40
90 |
||||||
|
Средняя наработка на отказ, ч |
1000 |
||||||
|
Средний срок службы, лет |
5 |
||||||
Основные технические характеристики для модификаций DXR250C, DXR250U, 1717HS, 1012HS, 0909HS, 0606HS
|
Наименование характеристики |
Значение для модификации |
|||||
|
DXR250C |
DXR250U |
1717HS |
1012HS |
0909HS |
0606HS |
|
|
Размеры чувствительной области плоскопанельного детектора, мм |
200×200 |
405×405 |
427×427 |
250×300 |
214×214 |
154×154 |
|
Габаритные размеры плоскопанельного детектора, мм, не более: - длина - ширина - высота |
408 257 25 |
600 460 26 |
470 470 46 |
332 285 9 |
241 241 38 |
187 183 52 |
|
Масса плоскопанельного детектора, кг, не более |
3,5 |
5,0 |
9,0 |
2,5 |
5,3 |
3,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, % |
от -10 до +40
90 |
|||||
|
Средняя наработка на отказ, ч |
1000 |
|||||
|
Средний срок службы, лет |
5 |
|||||
Цифровая радиография в данный момент имеет тенденцию к смене классической пленочной радиографии аналогично так же, как цифровые фотоаппараты полностью вытеснили обычную фотографию.
Основное преимущество использования плоскопанельных цифровых детекторов в том, что они требуют меньшую дозу излучения и время экспозиции по сравнению с рентгеновской пленкой. Возможность обработке результатов «на месте» увеличивает в несколько раз эффективность контроля. Такой эффект достигается при помощи использования аккумулятора для питания панели и беспроводного способа передачи данных на ПК. При помощи инструментов улучшения изображения возможно получить лучшее качество изображения, чем на самой «медленной» пленке. Теперь увидеть коррозию и уменьшение толщины стенки можно не отходя от объекта!
