Проталкиваемая камера INVIZ Matrix

УМЕНЬШАЕТ РАСХОДЫ, ЗАТРАТЫ ВРЕМЕНИ И ПОВЫШАЕТ ПРОДУКТИВНОСТЬ

СНИЖЕНИЕ СТОИМОСТИ

СОКРАЩАЕТ КОЛИЧЕСТВО НЕОБХОДИМОГО ОБОРУДОВАНИЯ
Совмещает устройства визуализации, документации и хранения в одном корпусе.

СОКРАЩАЕТ ВРЕМЯ ПОСТОБРАБОТКИ
Сокращает время постобработки результатов, полученных в различных форматах записи.

СОКРАЩАЕТ ВРЕМЯ КОНТРОЛЯ
Умная организация рабочего процесса INVIZ® MATRIX ускоряет процесс контроля, снижая время настройки системы и обучения пользователя.

СНИЖАЕТ ИНВЕСТИЦИИ В НОВОЕ ОБОРУДОВАНИЕ
Платформа MATRIX может использоваться с различным оборудованием визуального контроля, просто докупите необходимую камеру, взамен устаревшей, и продолжайте работу.

СНИЖАЕТ ВРЕМЯ ПРОСТОЯ
Во время ремонта оборудования, платформа MATRIX может продолжать работу с другим прибором.

ПОВЫШЕНИЕ КАЧЕСТВА

БОЛЕЕ ВЫСОКОЕ КАЧЕСТВО ИЗОБРАЖЕНИЯ
Выводит изображение в цифровом виде в высоком разрешении, независимо от источника изображения.

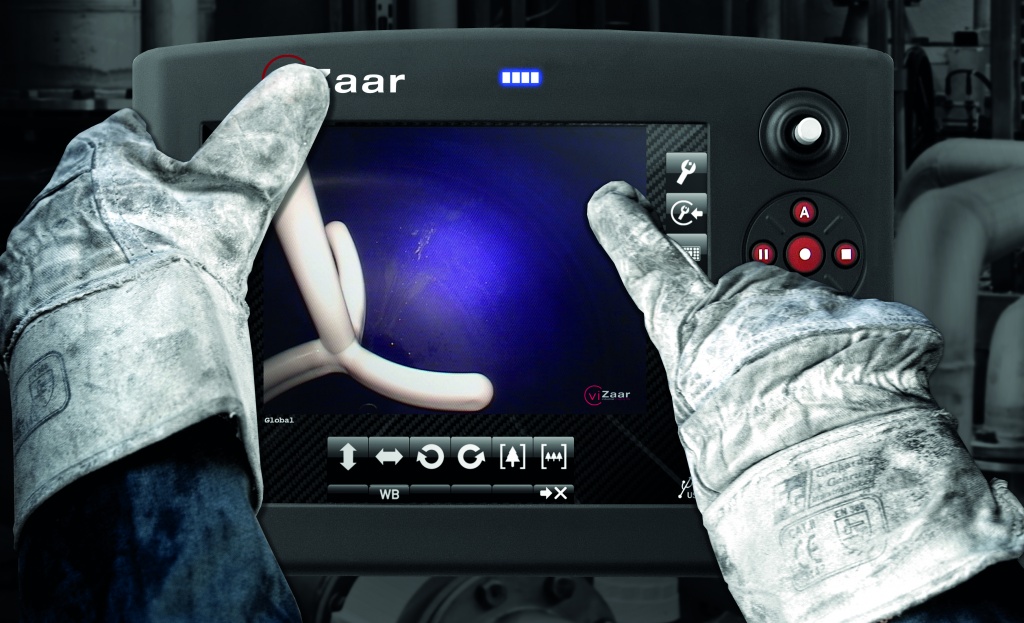

БОЛЬШОЙ ЭКРАН
Большой широкоформатный сенсорный экран увеличивает шансы обнаружения мелких дефектов.

ЦИФРОВАЯ ОБРАБОТКА ИЗОБРАЖЕНИЙ
Система оснащена различными современными функциями повышения качества изображения.

ПРОСТОТА И УДОБСТВО

СОВМЕСТНОЕ ИСПОЛЬЗОВАНИЕ НЕСКОЛЬКИХ ВИДОВ ОБОРУДОВАНИЯ
Несколько различных приборов визуального контроля могут подключаться к одной платформе. Использование одного устройства хранения, обработки и документирования для нескольких различных приборов, позволяет избежать путаницы при переносе информации.

ДО 9 ЗАЩИЩЕННЫЙ ПАРОЛЕМ УЧЕТНЫХ ЗАПИСЕЙ ПОЛЬЗОВАТЕЛЕЙ
Позволяет вести до 9 защищенных паролем учетных записей пользователя с индивидуальными настройками.

ЕДИНЫЙ ФОРМАТ ДОКУМЕНТИРОВАНИЯ

Превосходный файл-менеджер и работа в едином формате записи изображений позволяют создавать и хранить полноценные отчеты о произведенных инспекциях.

ПОДКЛЮЧЕНИЕ / УПРАВЛЕНИЕ

ВОЗМОЖНОСТЬ ПОДКЛЮЧЕНИЯ ЛЮБЫХ КАМЕР INVIZ®
Камера INVIZ® SNK, INVIZ® Revolver 80, INVIZ® BIG и INVIZ® tube inspector безупречно контролируются с помощью сенсорного экрана и джойстика платформы MATRIX.

КОНТРОЛЬ ЦИСТЕРН И РЕЗЕРВУАРОВ
• INVIZ® SNK вращение-наклон-увеличение камера
• INVIZ® Revolver 80 вращающаяся камера с двумя направлениями обзора
• INVIZ® Pipe проталкиваемая камера

ДИСТАНЦИОННЫЙ ВИЗУАЛЬНЫЙ КОНТРОЛЬ ТРУБОПРОВОДОВ
• INVIZ® Revolver 80 вращающаяся камера с двумя направлениями обзора
• INVIZ® Pipe проталкиваемая камера

ДИСТАНЦИОННЫЙ ВИЗУАЛЬНЫЙ КОНТРОЛЬ СРЕДНИХ ПОЛОСТЕЙ
• INVIZ® BIG проталкиваемая камера
• INVIZ® Pipe проталкиваемая камера

ДИСТАНЦИОННЫЙ ВИЗУАЛЬНЫЙ КОНТРОЛЬ МАЛЫХ ПОЛОСТЕЙ
• INVIZ® DE 2.4mm
• VISIO probe видеоэндоскоп с диаметром зонда 3.7 мм, 4 мм, 6 мм, 8.5 мм

РЕЗУЛЬТАТЫ КОНТРОЛЯ ВСЕГО СПЕКТРА ОБОРУДОВАНИЯ ЗАПИСЫВАЮТСЯ НА ОДНУ ПЛАТФОРМУ
Подключайте все жесткие и гибкие оптоволоконные эндоскопы к системе с помощью адаптера.

ПОДКЛЮЧАЙТЕ ЛЮБОЕ ДРУГОЕ ОБОРУДОВАНИЕ ВИЗУАЛЬНОГО КОНТРОЛЯ
Преобразуйте аналоговый сигнал в цифровой с возможностью внесения комментариев и документирования.

КОНВЕРТАЦИЯ / РЕДАКТИРОВАНИЕ / ХРАНЕНИЕ

КОНВЕРТИРУЙТЕ И РЕДАКТИРУЙТЕ АНАЛОГОВЫЕ ЗАПИСИ
Конвертация аналогового сигнала в цифровой в форматах телевидения (PAL/NTSC), в цифрового видео в форматах MPEG или AVI и изображений в форматах JPEG или BMP.

КОММЕНТИРУЙТЕ РЕЗУЛЬТАТЫ КОНТРОЛЯ
Добавляйте графические, текстовые и аудио комментарии к полученным изображениям.

ХРАНИТЕ РЕЗУЛЬТАТЫ ИНСПЕКЦИИ НА ЖЕСТКОМ ДИСКЕ
Простота в использовании с функцией smart data selection, безопасность и возможность резервного копирования данных. Огромный объем места для хранения ваших результатов инспекции на встроенном жестком диске, а так же возможность резервного копирования или просто хранения информации на внешнем носителе благодаря интерфейсу USB.

ЗАХВАТ ИНФОРМАЦИИ ⇒ АНАЛИЗ ИНФОРМАЦИИ ⇒ СВЯЗЬ И ДОКУМЕНТАЦИЯ ⇒ ХРАНЕНИЕ ИНФОРМАЦИИ

ЗАХВАТ ИНФОРМАЦИИ
Преимущество просмотра изображений в высоком разрешении, выводимых на сенсорный дисплей INVIZ® MATRIX, который интегрирован в корпус системы и может с легкостью использоваться дистанционно, не вызывает сомнения. При необходимости дисплей может быть вынут из корпуса системы.

АНАЛИЗ ИНФОРМАЦИИ
Интуитивный интерфейс позволяет с легкостью использовать функции работы с изображениями. Функция оптического увеличения, поворот и зеркальное отображение изображения и различные фильтры для повышения качества.

СВЯЗЬ И ДОКУМЕНТАЦИЯ
До 9 защищенных паролем учетных записей пользователя с индивидуальными настройками. Возможность загрузки и просмотра карт контроля может ускорить процесс выполнения диагностики. Удобный файловый менеджер позволяет быстро ориентироваться среди файлов и папок. Цифровые изображения могут быть сохранены в различном разрешении и содержать графические, текстовые и голосовые комментарии. Форматы фото- и видеоизображений совместимы с операционной системой Windows® для простого обмена и постобработки.

ХРАНЕНИЕ ИНФОРМАЦИИ
Информация может храниться, как на внутреннем, так и на внешних носителях. Храните сотни видеозаписей и миллионы качественных изображений на встроенном жестком диске SSD. Подключайте любые внешние носители данных через слот USB с возможностью импорта и экспорта данных. Размер изображений может регулироваться от минимального к максимальному.

Цифровые изображения для детального анализа и обработки сохраняются в высоком разрешении с глубиной света 32 бита. До 60 часов видеозаписи может быть быстро передано по интерфейсу USB. Общепринятые форматы записи изображения (JPG, BMP, MPEG или AVI) позволяют просматривать полученные данные с помощью разнообразных устройств . Функция быстрого просмотра изображений обеспечивает мгновенный доступ к полученным результатам. В системе реализована функция сравнения с заранее записанными эталонными изображениями. Другое оборудование или старые записи изображения могут быть подключены и просмотрены с помощью INVIZ® MATRIX.

Вы никогда не потеряете полную детальную инструкцию пользователя INVIZ® MATRIX, так как она записана в памяти системы. С помощью функции текстового поиска вы всегда можете быстро найти интересующий вас раздел инструкции. Контрольная панель NVIZ® MATRIX оборудована горячими кнопками позволяющими активировать часто используемые функции прибора в одно нажатие. Регулировка баланса белого, контраста и яркости обеспечивают детальные, контрастные изображения, что необходимо для принятия правильного решения.

Дефект может быть увеличен для детального рассмотрения с помощью функции цифрового увеличения. Система обладает функциями поворота и зеркального отображения изображения. Все операции могут быть осуществлены при помощи удобного сенсорного дисплея.

INVIZ® MATRIX КОНЦЕПЦИЯ СМЕННЫХ БЛОКОВ

Существует три различных блока: для операций не требующих питания, когда необходимо питание от сети и когда требуется аккумуляторное питание, так же позволяет подключать к себе блоки камер INVIZ® SNK / Revolver 80.

INVIZ MATRIX концепция сменных блоков

Платформа INVIZ® MATRIX позволяет подключать к себе всю линейку продуктов INVIZ®. Управление, визуализация, обработка и постобработка с помощью одной системы MATRIX. Камеры INVIZ® SNK или INVIZ® Revolver 80 просто подключаются с помощью одного кабеля длиной до 50 м. Управление камерами полностью обеспечивается с помощью системы MATRIX.

Наслаждайтесь превосходным качеством изображения, добавляйте звуковые и текстовые комментарии, используйте функции редактирования изображений, функцию оптического увеличения и многие другие полезные функции реализованные в одной системе. Если вы имеете старые аналоговые записи результатов контроля, предшествующее оборудование INVIZ® или эндоскопическое оборудование с аналоговым сигналом, платформа INVIZ® MATRIX предлагает вам превосходное решение: подключайте, регистрируйте, конвертируйте, редактируйте, сохраняйте на жесткий SSD диск или на внешний носитель с помощью графического интерфейса системы. Вся информация с нескольких устройств может хранится в одном месте.
