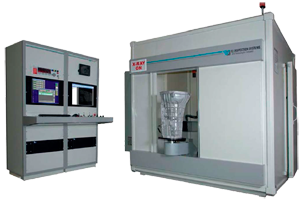

VJT C1600 - рентгентелевизионная кабина
VJT C1600 - решение для самых сложных областей рентгеновского контроля. Система предоставляет изображение высокого качества с детальной информацией по составляющим компонентам с возможностью последующей диагностики и контроля качества.
Рентгеновская система VJT работает в режиме реального времени и является уникальным прибором неразрушающего контроля.
Сделано в США- Самовывоз товара ежедневно с 9:00 до 18:00
- Транспортной компанией в указанное время
VJT C1600 - решение для самых сложных областей рентгеновского контроля. Система предоставляет изображение высокого качества с детальной информацией по составляющим компонентам с возможностью последующей диагностики и контроля качества.
Рентгеновская система VJT работает в режиме реального времени и является уникальным прибором неразрушающего контроля.
Сделано в СШАСистема VJT с плоской панелью из аморфного кремния в удобном и надежном корпусе создает высококачественные изображения. Предлагаемая система «под ключ» позволяет проводить рентгеновский контроль любых отливок, и в любых областях автомобильного, авиационного сектора. VJT включает в себя: традиционный рентгеновский контроль, микрофокусную рентгенографию, компьютерную томографию (КТ), контроль высоковольтного оборудования (до 15 МэВ). Предлагаемая система «под ключ» позволяет проводить рентгеновский контроль любых отливок, и в любых областях автомобильного, авиационного сектора.
Техническое описание системы 160 кВ- Источник рентгеновских лучей 160 кВ
- Напряжение трубки 10 – 160 кВ
- Диапазон тока - 0-3 мА
- Максимальная мощность - 500 Вт
- Коэффициент пульсации 1% от максимального выхода
- Соединительный кабель
- Охладитель – воздушный
- Основной источник питания 115 или 230 В переменного тока, однофазный 50-60 гЦ
- Высоковольтный генератор - 160 кВ
- Создан для использования в промышленной среде
| Занимаемая площадь | ||||
| Ось движения С-манипулятора | 914 мм по вертикали и +/- 30° вращение | |||
| Стол манипулятора | 610 мм по осям Х,У и вращение на 360° | |||
| Источник рентгеновских лучей | VJT IXS 160 кВ | VJT IXS 250 кВ | VJT IXS 320 кВ | |
| Диапазон энергии, кВ | от 80 до 160 | от 80 до 250 | от 10 до 320 | |
| Диапазон энергии, мА | от 0.2 до 6.3 | от 0.2 до 6.3 | до 10 | |
| Фокусное пятно, мм | 0.5/0.8 | 0.5/0.8 | от 0.4 до 1.5 | |
| Детектор лучей | Цифровые панели | Линейные диодные массивы | Усилители изображения | |
| Разрешение, мм | от 0.127 до 0.2 | от 0.08 до 0.4 | варьируется | |
Ни в одной другой существующей системе все основные компоненты не интегрированы в одном корпусе (загрузка деталей, управление рентгеновской системой, получение и архивирование изображение).
Система состоит из следующих частей:- Радиационная экранированная камера с пневматической дверью
- Высокочастотный стабильный источник рентгеновского излучения
- Пульт управления
- Система типа С-дуга
- Стандартный усилитель рентгеновского изображения
- Передовые средства обработки и печати изображения
- Блочный экранированный отсек с механизированной системой конвейера
- Размеры необходимой площади под оборудование: 2590 x 2336 x 2336 мм
- Размеры площади для подачи детали : 600 x 900 мм (размеры площади могут быть выполнены согласно требованиям заказчика)
- Экран выдерживает до 320 В
- Дверца для техобслуживания
- Соответствует всем федеральным/государственным требованиям по технике безопасности CFR 1020.40 (Свод федеральных правил)
- Расстояние от источника излучения до детектора приемлемо для проведения проверки
- Примерный вес камеры 4000 кг.
- “X” Движение по оси налево–направо - 600 мм
- “Y” Ось движения вверх-вниз - 900 мм
- “Z” Ось приближения - 400 мм
- “U” Ось горизонтального наклона - +/- 30 градусов
- “V” Поворот - 360 градусов
- Синхронное движение
- Ручное управление джойстиком или автоматическое при помощи обучаемой программы
- Подача деталей с наружной стороны (удлинение/выдвижение оси X)
- Автоматический разогрев трубки
- Высоковольтный ток накала
- Автоматический точечный контроль подачи/загрузки деталей
- Микропроцессорный контроллер
- Хранение информации
- Интерфейс RS-232
- Выключатель с ключом
- Цифровое отображение всех параметров
9 миллиметровый усилитель XRII с тройным преобразованием изображения, с 22 мм выходным экраном, разработанный специально для высокоточной цифровой рентгенографии. При использовании совместно с качественной ПЗС камерой (с кадровой частотой 1k x 1k) изображения получаются высочайшего качества.
Обработка изображенияVJT поставляет компьютер, контролирующий все операции системы и программное обеспечение для получения, визуализации и обработки изображений.
Программа манипулирования VJ Technologies предлагает ряд стандартных функций и инструментов для выполнения любых задач.
Возможности ПО:- Производительность можно довести до максимума на одной системе, запуская несколько задач одновременно, (включая формирование изображения, проверку оператором и автоматическое распознавание дефекта (ADR)).
- Легко настраивается под различные сценарии формирования/захвата и архивирования изображения.
- Занесение в архив одного файла, включающего несколько изображений (например, изображения одного участка с разных углов).
- Разделение и повторное соединений изображений, в случаях, когда несколько деталей /серийных номеров просвечиваются под несколькими углами (в том числе, возможность архивирования изображения одной детали/серийного номера под углами 0 и 90 °).
- Сканы CNC контролируются и обучаемой программой и устройствами ввода/вывода.
